设备健康状态无线监测系统
设备健康状态监测与故障诊断系统应用非接触式谐波传感器进行采集、分析流向电气设备电动机电流谐波相对含量的大小，传输到专家库系统，与多年积累的经验数据进行对比、分析，来判断电动机及其负载相关部位的劣化情况和产生原因，生成检测部位的劣化度数据和评估报告，以实现对电气设备的健康状态进行分析、评估、预测和故障诊断。系统由数据采集网关、无线电流谐波传感器和在线监测系统等软硬件组成。
1、数据采集网关
数据采集网关用于连接无线传感器，理论上可以连接256个传感器，一般可连接40个以上传感器；在无隔挡的情况下，传感器与无线网关的有效传输距离大于100m，无线网关将采集的传感器数据以4G、以太网等方式传输给现场的服务器。

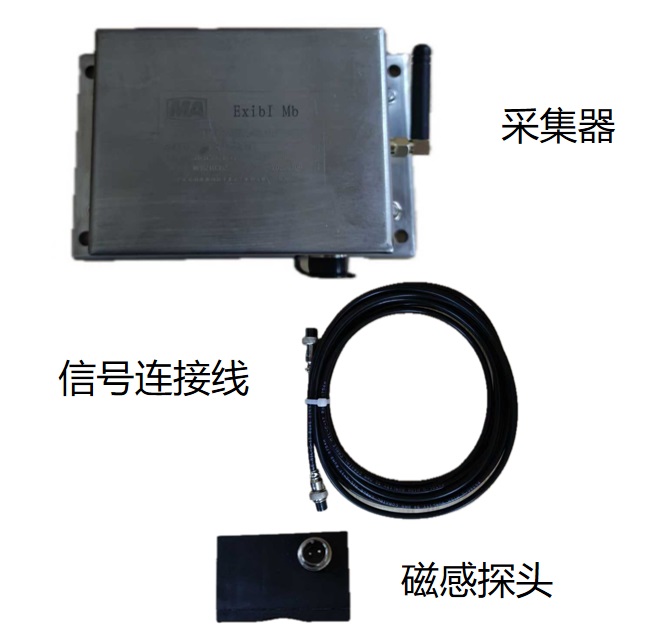

2、无线电流谐波采集器
主要通过对电机输入电缆的电流谐波成分采集、分析，将采集计算后的数据以无线方式传输至无线网关。
3、设备健康状态监测与故障诊断系统
3、设备健康状态监测与故障诊断系统
1、在线实时监测
（1）设备状态实时浏览
（1）设备状态实时浏览
可以对煤矿设备状态实时浏览，呈现受监控的设备、振动测点、温度测点、电流测点及当前时间的实时数据值和视频图像，并在界面上自动进行正常、预警、警告、报警、危险的等级划分。
图形监测
对现有机电设备的电机及负载部件以二三维图形化展示，并实时获取设备运行状态信息。对获取的振动信息、电流谐波诊断信息进行实时分析处理与展示，从而得到设备各个部位的运行状态及诊断信息。
（2）实时趋势查看
提供实时趋势查看，提供针对测点或设备的趋势数据实时浏览功能。在该功能中，以测点为单位，显示其电流谐波实时数据分析图，包括电机的前后端轴承、线圈绝缘、定转子气隙以及负载部位联轴器同轴度、负载部的轴承、回转轴以及齿轮、带轮传动系统等8个部位趋势图、部位分级雷达图以及电机二次侧负载模式趋势图等，并以趋势图光标做导航，对数据进行实时分析。同时可以设备为单位，一次性展示或有选择的显示该设备下所有测点趋势图，并列显示，供对比分析。
2、实时故障诊断
对于谐波每次采集的数据都会由专家库系统自动返回一份诊断报告，包括对设备电机及负载8个部位的劣化度指标以及设备运行现象描述和维修建议。同时系统还会实时根据设备实际运行工况给出8个部位一个简短的诊断结论，供用户查看。
3、数据分析
数据分析包括趋势分析、振动波形频谱分析、电流谐波趋势分析、综合分析等功能。
趋势分析：可分析任一个或多个参量相对某个参量的变化趋势，其中横轴和纵轴可任意选定，时间段可任意设定。
谐波法趋势分析，以时间轴为X轴，展示各个部位劣化度的数值，并以图形展示劣化度的发展趋势，可以对数据发展趋势进行多种方法拟合，提供趋势预警。同时以雷达图显示各个部位最近一次的劣化度值以及自动诊断结论。在图形上部可以叠加以维修维护事件的时间点，实现维修、维护前后的数据对比。
综合分析
以谐波法监测的设备部位为主，融合相关部位测点的振动、温度数据，以时间轴为X轴，显示谐波法诊断的部位劣化度、该部位的振动速度值、温度值多条曲线，综合分析设备的运行状态发展趋势，为故障预警提供支持。
